IMPORTADO

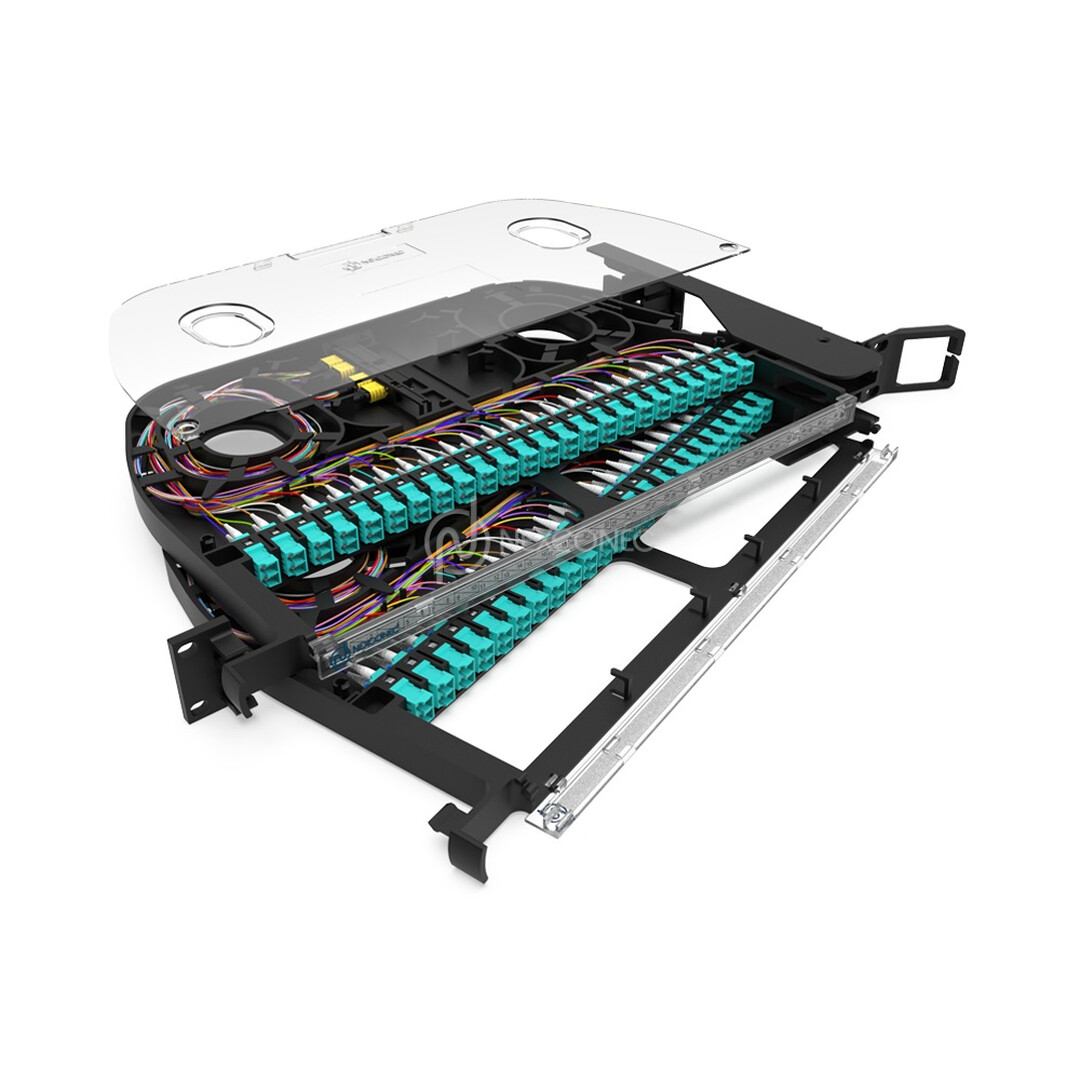

1U MTP®/MPO (BASE-12) – LC/SC PIVOT PATCH PANEL
El panel de conexión pivotante 1U MTP® / MPO (Base-12) a LC/SC ofrece una implementación expandible para redes 40G/100G, a la vez que proporciona mayor protección a los latiguillos instalados en las áreas principal, horizontal y de equipos del centro de datos.
Cada bandeja puede alojar hasta 96 Filamentos en LC/48 Filamentos en SC y ofrece pivote individual de hasta 120° para facilitar el acceso durante la instalación o la reinstalación, sin interferir con el cable ni las fibras existentes.
El excepcional diseño del panel incluye una tapa transparente desmontable y una puerta abatible transparente con bisagras para facilitar el acceso y simplificar el etiquetado y el mantenimiento. Los conductos de ventilación dentro del panel permiten un flujo de aire constante, lo que facilita una refrigeración óptima del equipo activo con la máxima eficiencia.
CARACTERÍSTICAS DESTACADAS DEL PRODUCTO
- 1U en general con bandejas individuales de ½ RU
- Hasta 96 Filamentos en LC/48 Filamentos en SC en espacio de1U.
- Tipo de montaje en rack estándar de 19” o 21”
- Material de PC y PC + fibra de vidrio de alta durabilidad y peso ligero.
- Tapa transparente para facilitar el mantenimiento y la verificación.
- Panel de conexión pivotante LC/SC consulta disponibilidad y configuración en ventas.
¿Necesita una cotización personalizada?
Por favor, envíenos un correo electrónico a ventas@realoptic.com o utilice el formulario de contacto en nuestro sitio web para solicitar una cotización. Asegúrese de proporcionarnos los detalles relevantes, como la cantidad de paneles necesarios, cualquier requisito especial y cualquier otra información que considere importante.
Una vez que hayamos recibido su solicitud, nos pondremos en contacto con usted lo antes posible para discutir los detalles y proporcionarle un presupuesto detallado que se adapte a sus necesidades.
Estamos comprometidos en ofrecer soluciones personalizadas y satisfacer sus requerimientos. ¡Esperamos trabajar con usted y brindarle una cotización a medida para su proyecto!
Somos Real Optic sistemas de calidad para sus proyectos en fibra óptica.
ESPECIFICACIONES DEL PANEL
ESPECIFICACIONES DEL PANEL
| Parámetros | Valor | |||
|---|---|---|---|---|
| Tipo de montaje | Rack de 19” o 21” | |||
| Tipo de apertura | Bisagra abatible derecha o izquierda: 120° grados | |||
| Tipo de acceso | Acceso frontal y lateral | |||
| Gestión de cables laterales | Cada bandeja adm | Número de adaptadores LC/SC | 48 puertos [2 | Tipo de adaptador interior |
| Número de adaptadores MTP ® /MPO | 8 puertos [2x (4 de cada bandeja de ½ RU)] para configuración LC 4 puertos [2x (2 de cada bandeja de ½ RU)] para configuración SC |
|||
| Capacidad de fibra | 96 FO en LC/48 FO en SC | |||
| Mapeo de fibra | Polaridad A/C y Polaridad Universal B | |||
| Unidad de altura | 1U | |||
| Dimensiones (An x Pr x Al en MM) | 421,5 x 265,1 x 43,5 mm | |||
| Material | PC y PC + Fibra de vidrio (20%) | |||
| Color de la carcasa | ||||
| Cumplimiento | RoHS, REACH SvHC | |||
| Solicitud | IP20 para interiores | |||
| Bloqueable | No | |||
| Peso neto | 2,5 kilogramos |
ESPECIFICACIONES DE CONEXIÓN DE CONEXIONES MPO-LC/SC
| Parámetros | Unidades | SM | |||
|---|---|---|---|---|---|
| Promedio/Máximo IL – Estándar | dB | ≤ 0,25/0,75 | ≤ 0,20/0,30 | ≤ 0,60 | ≤ 0,18/0,30 |
| Pérdida de retorno (PC/APC) | dB | ≥ 60 | ≥ 60/65 | N / A | N / A |
| Promedio/Máximo IL– Premium | dB | ≤ 0,10/0,35 | ≤ 0,12/0,15 | ≤ 0,10/0,35 | ≤ 0,12/0,15 |
| Pérdida de retorno (PC/APC) | dB | ≥ 60 | ≥ 60/65 | N / A | N / A |
CARACTERÍSTICAS
- Diseño de 1U con bandejas individuales de ½ RU.
- Capacidad de hasta 96 fibras ópticas (FO) en LC o 48 FO en SC en un espacio de 1U.
- Compatible con montaje en rack estándar de 19” o 21”.
- Fabricado en PC y PC + fibra de vidrio, ofreciendo alta durabilidad y peso ligero.
- Tapa transparente para facilitar el mantenimiento y la inspección visual.
- Etiquetado mejorado en la puerta frontal, que protege los cables de conexión y optimiza la identificación.
- Disponible con adaptadores LC a prueba de polvo y con obturador.
- Opciones disponibles en monomodo (SM) y multimodo (MM).
- Instalación sencilla con sistema de enrutamiento de fibra integrado.
- Bisagra abatible hacia la derecha o izquierda para mayor flexibilidad.
APLICACIONES:
- Uso en interiores.
- Ideal para centros de datos y redes empresariales.
- Compatible con Ethernet, canal de fibra, ATM, LAN, MAN y WAN.
- Aplicable en redes de comunicación de datos y telecomunicaciones.
