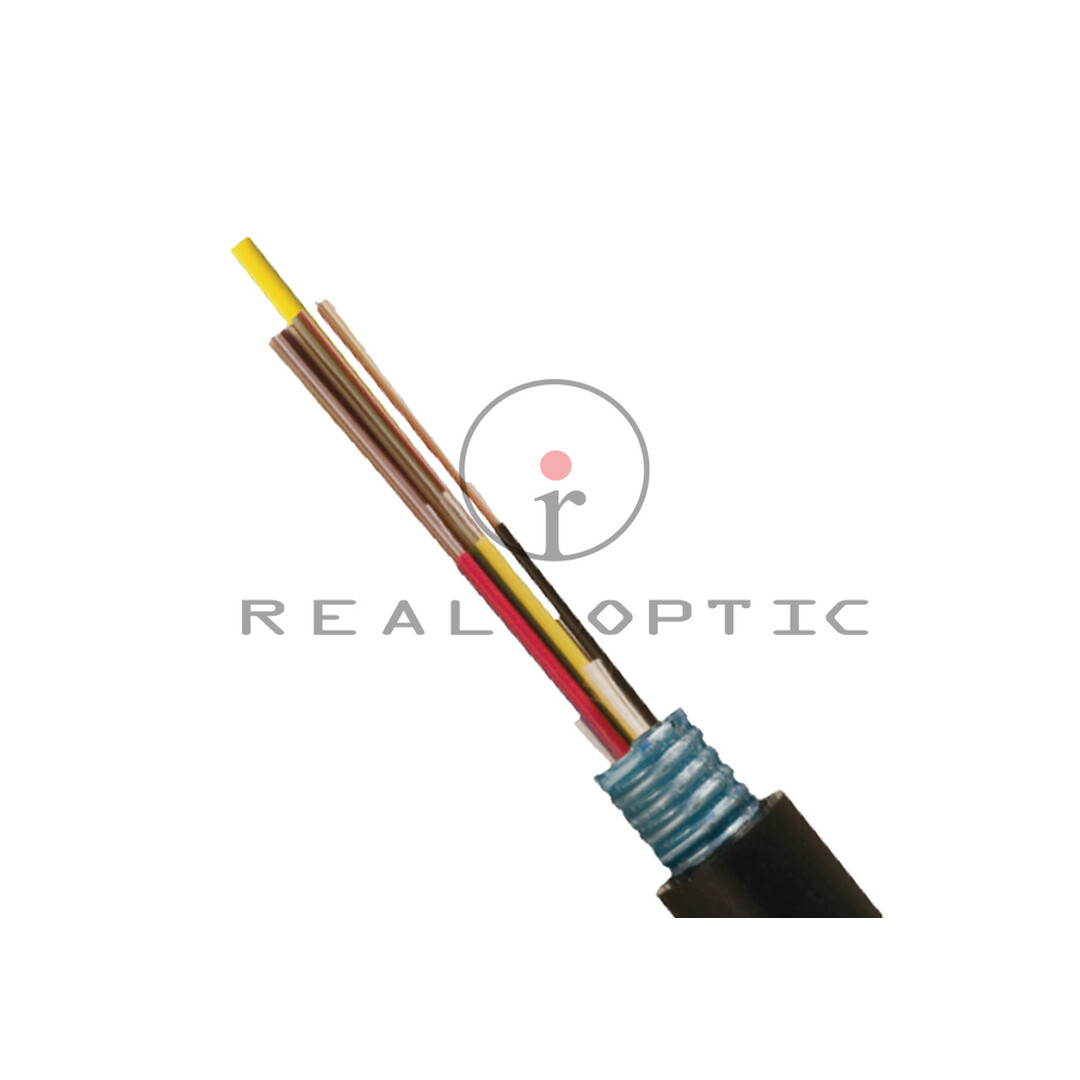

Cable de fibra óptica multitubo armadura metálica Chaqueta Simple LSZH

LOOSE TUBE ARMADURA ACERO, CHAQUETA SIMPLE, NEGRO

CANTIDAD DE FILAMENTO

Precio

más IVA

+ IVA · facturación electrónica SII

Despacho a todo ChileStarken / Chilexpress · 24-48h Santiago

Garantía de fábricaReposición sin costo si falla la prueba

Factura electrónicaCrédito 30 días para empresas

Compartir en:

CABLE DE FIBRA ÓPTICA ARMADO MULTITUBO DE FUNDA SIMPLE LOOSE TUBE

Cable de Fibra Óptica. Armored Multi Loose Tube.

Aplicación:

En áreas donde se requiere una alta carga mecánica
Adecuado en zonas de amenaza de roedores.
Enterramiento directo y conducto interior – Funda exterior de PE
Conducto interior – Funda exterior PVC FR / HFFR / LSZH

Sección transversal típica de fibra 72:

Detalles de construcción de cables:

Hasta 288 fibras monomodo mejoradas con picos de agua bajos en total conformidad con ITU-TG.652.D (también disponible con fibra SM G655 / G656 / G657 y fibra OM1 / OM2 / OM3 y OM4 MM):
Las combinaciones de 2/4/6/8/12/24/fibra por tubo están disponibles en una construcción de 6/8/12/18/24 elementos.
Tubos amortiguadores sueltos completamente llenos de gelatina tixotrópica y fibras.
Varilla de FRP antipandeo no metálica utilizada como miembro central de resistencia. (también disponible con miembro de resistencia metálico)
El núcleo del cable está seco (también disponible relleno de gelatina)
Núcleo SZ envuelto con cinta de poliéster/cinta hinchable con agua)
Armadura de cinta de acero corrugado y cromada electrolíticamente

Funda exterior de HDPE estabilizada contra rayos UV, negra (también disponible con PVC FR y HFFR)

Características técnicas:

RECUENTO DE FIBRAS	DIÁMETRO (mm) Nominal	PESO (Kg./Km) Nominal	RESISTENCIA A LA TENSIÓN (N)		RADIO DE CURVACIÓN (mm)		RANGO DE TEMPERATURA (IEC 60794-1-2-F1)
			Instalación	Operación	Instalación	Operación	Instalación	Operación
HASTA 72F	11.5	120	3000	1800	20D	10D	-10° a +50°C	-40° a +70°C
96F	12.8	155	5600	3200	20D	10D	-10° a +50°C	-40° a +70°C
144F	15.5	220	6500	3800	20D	10D	-10° a +50°C	-40° a +70°C
192F-216F	dieciséis	220	4800	2600	20D	10D	-10° a +50°C	-40° a +70°C
288F	18	280	6000	3400	20D	10D	-10° a +50°C	-40° a +70°C

Características especiales:

Construcción trenzada SZ de una y dos capas
La cinta de acero corrugado actúa como protección contra roedores y daños mecánicos.
Construcción robusta
Los tubos protectores flexibles facilitan el enrutamiento de la fibra dentro del cierre.

Longitud del tambor:

2000/ 4000 metros ± 5%

Características mecánicas:

Doblado repetido [IEC 60794-1-21-E6]	30 Ciclos, r= 20 XD, 5 Kg de Carga, D = Diámetro del Cable
Resistencia a la torsión [IEC 60794-1-21-E7]	10 Ciclos (± 180°), 5 Kg de Peso, L= 2 Mtr
Resistencia al aplastamiento [IEC 60794-1-21-E3A]	2000 N /(100 X 100 mm) durante 60 segundos
Resistencia al impacto [IEC 60794-1-21-E4]	10 Nm, 3 números
Resistencia a la torsión IEC 60794-1-21 E10	10 x D, D = Diámetro del cable
Penetración de agua [IEC 60794-1-22-F5 B]	Cabezal de agua de 1 metro, muestra de cable de 3 metros, 24 horas

Codificación de colores: fibra y tubos:

Azul. Naranja. Verde. Marrón. Gris. Blanco. Rojo Negro. Amarillo. Violeta. Rosa .Agua.
se agrega una marca de anillo negro sobre la fibra en caso de más de 12F en un solo tubo.
