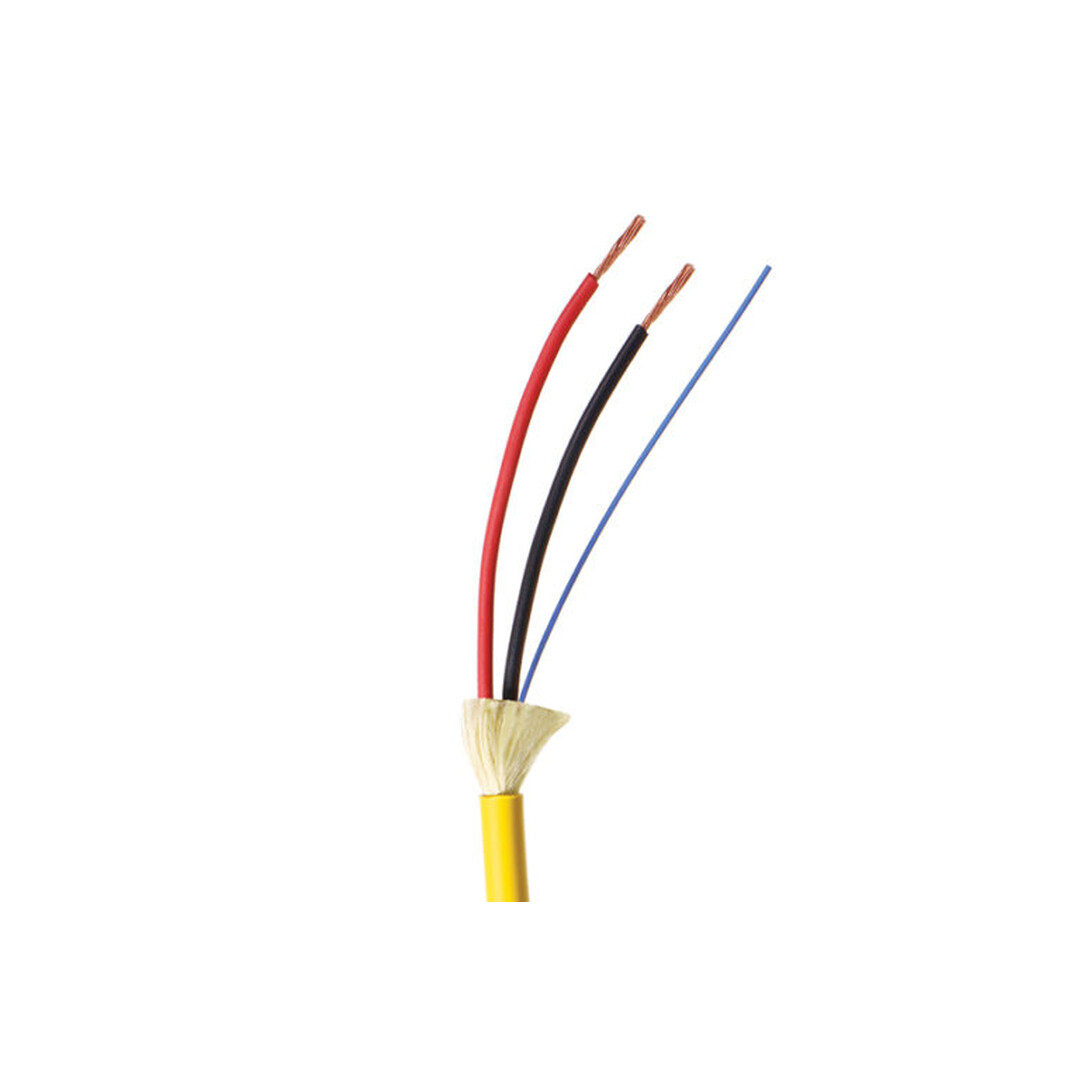

Cable Híbrido Plenum Slimline

Cable Híbrido Plenum Slimline, de diámetro pequeño son más delgados, livianos y más flexibles que otros cables híbridos en el mercado. Perfecto para instalaciones de LAN óptica pasiva, el Slimline-Plenum Hybrid también puede ofrecer protección adicional en aplicaciones de interior de alto tráfico.

APLICACIONES

Diseñado específicamente para instalaciones LAN ópticas pasivas que utilizan una fuente de alimentación centralizada para terminales de alimentación (ONT).
Dos cables de cobre proporcionan energía desde una fuente de alimentación centralizada a POL ONT, mientras que los elementos de fibra óptica monomodo proporcionan rutas de datos bidireccionales a través del cable.
Se requiere una fibra monomodo para el uso de POL; dos fibras monomodo permiten rutas redundantes o una fibra de repuesto in situ.
Los cables híbridos de fibra / cobre están destinados para su uso en circuitos de potencia limitada de Clase 2 como se describe en el Artículo 725 del Código Eléctrico Nacional.

CARACTERÍSTICAS

Diversas combinaciones de conductores de cobre y fibras ópticas en un solo cable híbrido.
Construcción con clasificación Plenum, perfecta para usar sobre techos suspendidos en oficinas y hoteles.
16, 18, 20 o 22 cables AWG disponibles. Clase 2 de potencia limitada, aislamiento de cable con clasificación de 300V.
Todos los tipos de fibra monomodo disponibles: G.652.D (SLX), G.657.A1 (SLA), G.657.A2 (SLB) y G.657.B3 (SLC).
Elección de fibras tamponadas de 900 μm o fibras tamponadas de 900 μm dentro de subunidades de 2.0 mm. Las subunidades contienen hilo de aramida para un alivio de tensión más robusto al terminar la fibra en un conector y proporcionan protección adicional en aplicaciones de interior de alto tráfico.
Fibra Ultra-Fox ™ de tampón apretado.

Slimline-Plenum Hybrid

					Carga tensora		Radio de curvatura mínimo
Recuento de fibra	Número de pieza	Hoja de especificaciones	Diámetro mm (in)	Peso kg / km (lbs / 1,000ft)	Instalación N (lbs)	Operación N (lb)	Instalación cm (in)	Largo plazo cm (in)
3	CA003S *** 9 * P	Descargar hoja de especificaciones	6.0 (0.2)	48,9 (32,8)	311 (70)	0 (0)	6,0 (2,4)	0,0 (0,0)
3	CA003S *** 9 * P	Descargar hoja de especificaciones	6.0 (0.2)	55,8 (37,4)	311 (70)	0 (0)	6,0 (2,4)	0,0 (0,0)
4 4	CA004S *** 9 * P	Descargar hoja de especificaciones	4,6 (0,2)	35,0 (23,5)	311 (70)	0 (0)	4,6 (1,8)	0,0 (0,0)
4 4	CA004S *** 9 * P	Descargar hoja de especificaciones	5,5 (0,2)	41,9 (28,1)	311 (70)	0 (0)	6,0 (2,4)	0,0 (0,0)

Slimline-Plenum Hybrid 2

					Carga tensora		Radio de curvatura mínimo
Recuento de fibra	Número de pieza	Hoja de especificaciones	Diámetro mm (in)	Peso kg / km (lbs / 1,000ft)	Instalación N (lbs)	Operación N (lb)	Instalación cm (in)	Largo plazo cm (in)
3	CE003S *** 9 * P	Descargar hoja de especificaciones	6,7 (0,3)	57,5 (38,6)	311 (70)	0 (0)	6,7 (2,6)	0,0 (0,0)
4 4	CE004S *** 9 * P	Descargar hoja de especificaciones	5,9 (0,2)	43,6 (29,4)	311 (70)	0 (0)	5,9 (2,3)	0,0 (0,0)

* Otras configuraciones están disponibles
