Panel de conexión deslizante SC SX/LC DX de 1U y 24 puertos

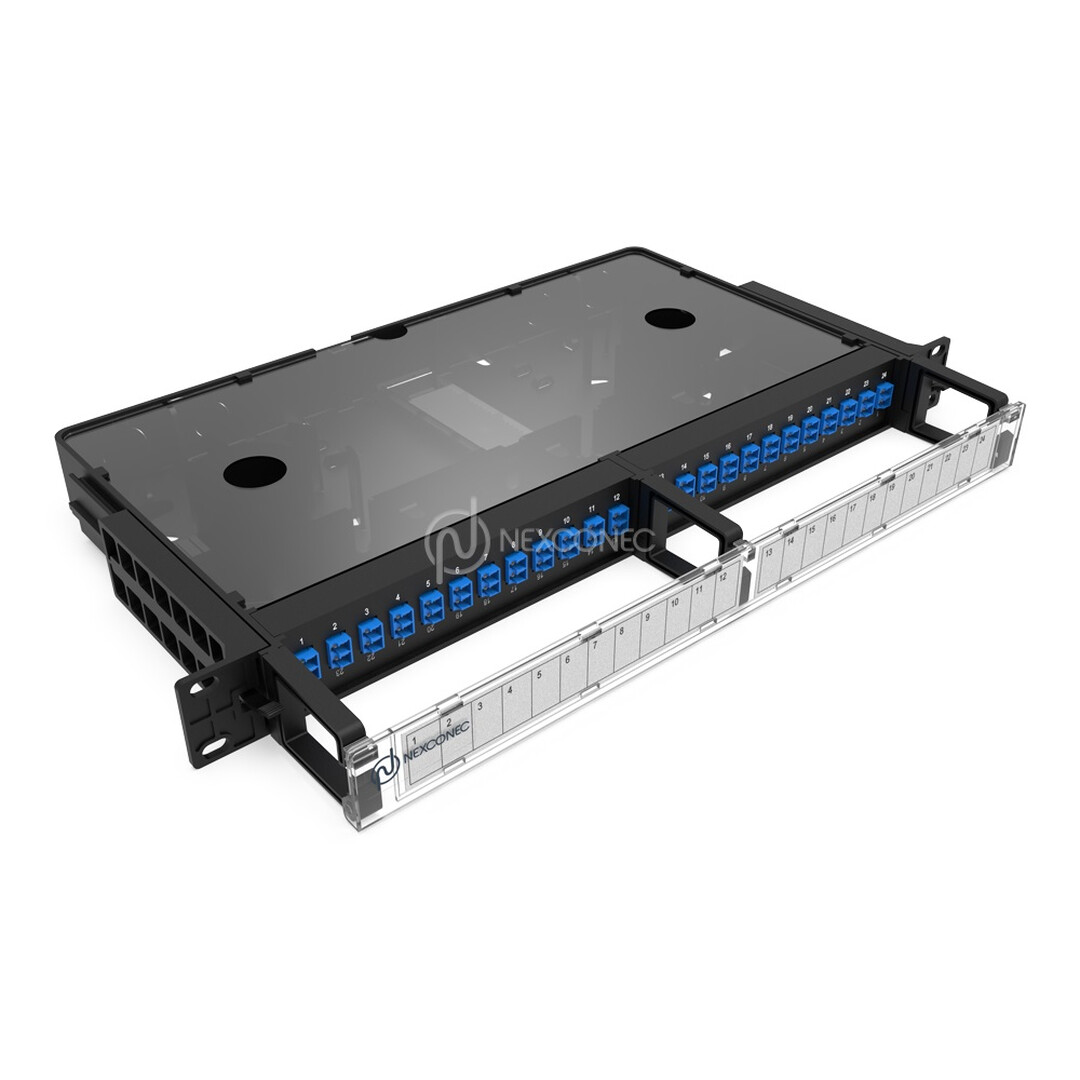

Sliding Patch Panel FO. El panel de conexión deslizante NEXCONEC® 1U admite 24 adaptadores SC Simplex/LC Duplex en un espacio de 1U (hasta 48 FO en LC). El panel puede precargarse completamente con las placas adaptadoras y los pigtails necesarios.

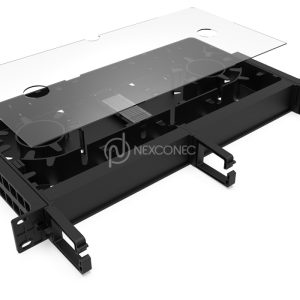

El diseño único del panel incorpora una tapa transparente extraíble y una puerta abatible transparente con bisagras, lo que proporciona un mecanismo de deslizamiento suave gracias a pestillos de plástico de fácil apertura y cierre en ambos lados. Este diseño permite extenderlo completamente al deslizarlo. Además, garantiza un fácil acceso y simplifica el etiquetado, las tareas de mantenimiento y la instalación.
Características:
- Hasta 48 FO en LC en 1U
- Material de PC y PC+ABS de alta durabilidad y peso ligero.
- Tapa transparente para facilitar el mantenimiento y la verificación.
- Disponible en adaptadores LC/SC a prueba de polvo y con obturador
- Instalación sencilla y fácil con enrutamiento de fibra integrado
- RoHS, REACH SvHC
- Sliding Patch Panel FO 1U Deslizante cabecera para Fibra Óptica.
¿Necesita una cotización personalizada?
Si requiere una cotización adaptada a su proyecto, no dude en escribirnos a ventas@realoptic.com o completar el formulario de contacto en nuestro sitio web.
Le agradeceremos que incluya información relevante, como la cantidad de paneles requeridos, condiciones especiales o cualquier otro detalle importante.
Una vez que recibamos su solicitud, nuestro equipo se pondrá en contacto con usted a la brevedad para analizar los detalles y enviarle una propuesta personalizada que se ajuste a sus necesidades.
En Real Optic, nos especializamos en brindar soluciones a medida y de alta calidad para proyectos en fibra óptica.
¡Será un gusto trabajar con usted y contribuir al éxito de su proyecto!
Características
CARACTERÍSTICAS:
- Hasta 48FO en LC en 1U
- Tipo de montaje en rack estándar de 19”
- Material de PC y PC+ABS de alta durabilidad y peso ligero.
- 4 entradas de cable traseras
- Acepta cables preterminados para interiores y exteriores y empalmes convencionales.
- Tapa transparente para facilitar el mantenimiento y la verificación.
- Etiquetado mejorado en la puerta frontal que proporciona protección a los cables de conexión y una mejor identificación
- Disponible en adaptadores LC/SC a prueba de polvo y con obturador
- Instalación sencilla y fácil con enrutamiento de fibra integrado
- RoHS, REACH SvHC
APLICACIONES:
- Centros de datos, instalaciones locales, redes empresariales
- Ethernet, canal de fibra, ATM, LAN, MAN y WAN
- Redes de comunicación de datos y telecomunicaciones
- Aplicaciones en interiores
Especificaciones
ESPECIFICACIONES DEL PANEL
| Parámetros | Valor |
|---|---|
| Tipo de montaje | Bastidor de 19” |
| Tipo de apertura | Bandeja deslizante |
| Tipo de acceso | Acceso frontal y trasero |
| Gestión de cables frontal | Gestor frontal con puerta abatible transparente con bisagras |
| Dirección de entrada del cable | Trasero |
| Gestión de cables trasera | 4 entradas de cable (diámetro exterior: 2x PG13,5 y 2x PG16 mm) |
| Tipo de ranura | Huella SC Simplex/LC Duplex |
| Número de puertos | 24 puertos |
| Capacidad de fibra | 24FO en SC, 48FO en LC |
| Unidad de altura | 1U |
| Dimensiones (An x Pr x Al en MM) | 482 x 290,1 x 43,5 mm |
| Material | PC y PC+ABS |
| Color de la carcasa | Negro o [gris (RAL 7035) opcional] |
| Cumplimiento | RoHS, REACH SvHC |
| Solicitud | IP20 para interiores |
| Bloqueable | No |
| Peso neto | 1,5 kilogramos |
ESPECIFICACIONES DEL CONECTOR PIGTAIL (CONECTOR DE CASQUILLO SIMPLE)
| Parámetros | IL – Máx. | IL – Típico | RL (PC/APC) |
|---|---|---|---|
| SM – Estándar | ≤ 0,30 dB | ≤ 0,20 dB | > 55/65 dB |
| SM – Premium | ≤ 0,15 dB | ≤ 0,12 dB | > 55/65 dB |
| MM – Estándar | ≤ 0,30 dB | ≤ 0,18 dB | > 28 dB |
| MM – Premium | ≤ 0,15 dB | ≤ 0,08 dB | > 28 dB |
CARACTERÍSTICAS DEL AMORTIGUADOR PIGTAIL
| Parámetros | Unidad | Valor (simplex) |
|---|---|---|
| Diámetro nominal del amortiguador | micras | 900 +50/-50 |
| Resistencia al aplastamiento | N/100 mm | 500 |
| Carga máxima de tracción | norte | 6 |
| Radio de curvatura mínimo | mm | 15 |
| Temperatura de funcionamiento | DO | -20 ~ +60 |
