Fibra óptica armadura metálica
Cable Blindado Multitubo Doble Chaqueta (2-144 F) - Imagen 2
Cable Blindado Multitubo Doble Chaqueta (2-144 F) - Imagen 3
Cable Blindado Multitubo Doble Chaqueta (2-144 F) - Imagen 4

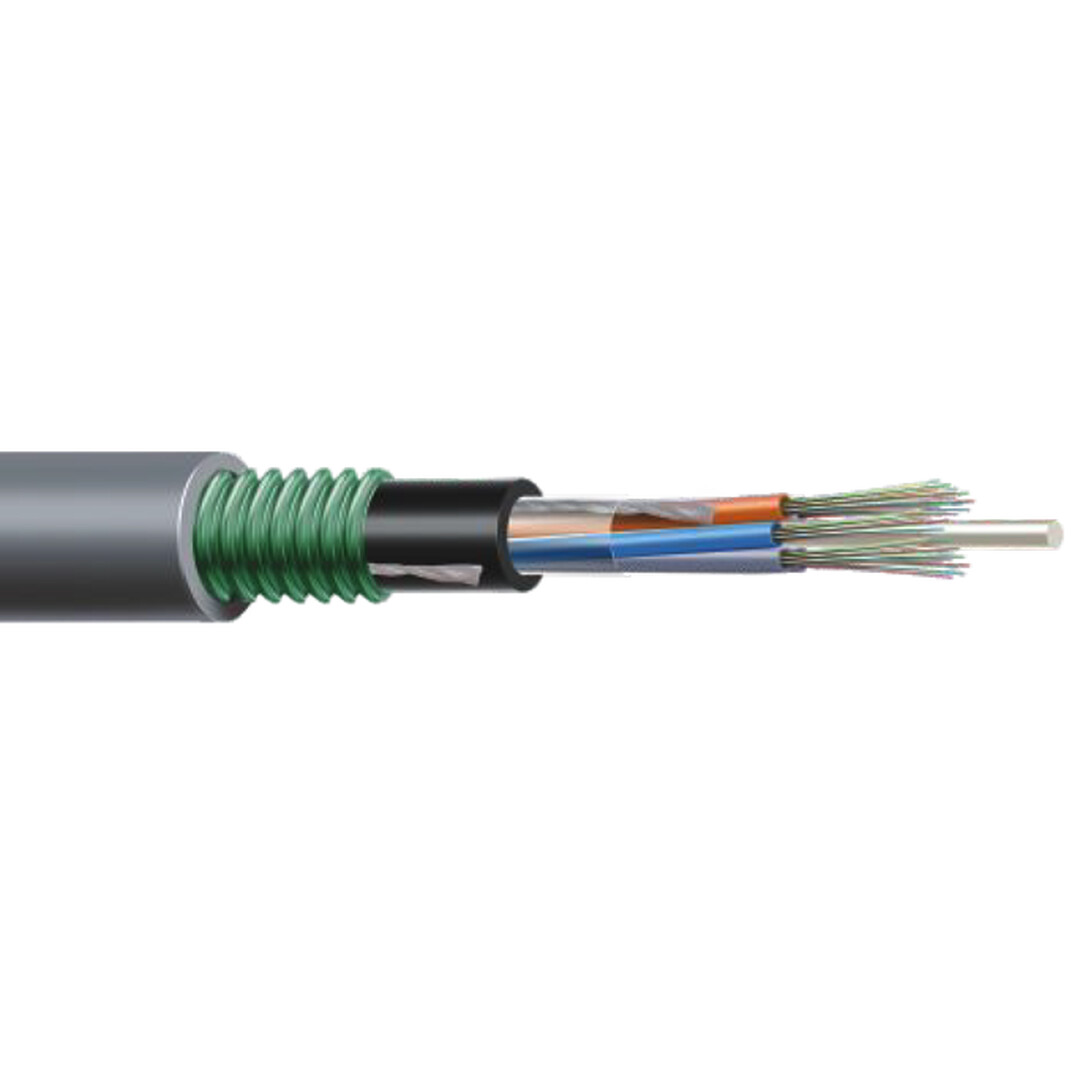

Cable Blindado Multitubo Doble Chaqueta (2-144 F)

Rango de precios: desde $1.050 hasta $1.100 más IVA

Adecuado en áreas de amenaza de roedores.
Agregar a Cotización
  • Envío Directo: Seguridad todo el trayecto
  • Pago Seguro: Webpay y MercadoPago
  • Calidad Garantizada

Compartir en:

Descripción

Cable Blindado Multi Tubo Doble Chaqueta (2-144 F)

Fibra óptica armadura metálica, multitubo de doble chaqueta, loose Tube.

Uso:
  • En áreas donde se requiere alta carga mecánica
  • Adecuado en áreas de amenaza de roedores
  • Entierro directo y conducto interior: cubierta exterior de PE
  • Conducto interior – FR PVC / HFFR / LSZH Cubierta exterior
Detalles de construcción de cables:
  • Hasta 144 fibras monomodo mejoradas con pico de agua bajo en pleno cumplimiento de ITU-TG.652.D (también disponible con fibra SM G655/G656/G657 y fibra MM OM1/OM2/OM3 y OM4)
  • Las combinaciones de 2/4/6/8/12 fibra por tubo están disponibles en una construcción de 6/8/12 elementos
  • Varilla de FRP antipandeo no metálica como miembro de fuerza central (también disponible con miembro de fuerza metálico)—
  • Tubos de protección sueltos completamente llenos, SZ Stranded
  • Núcleo del cable completamente lleno de gelatina (también disponible en diseño de núcleo seco)
  • El hilo de vidrio se puede utilizar como elemento de refuerzo periférico
  • Núcleo SZ envuelto con cinta de poliéster/cinta hinchable con agua—
  • Blindaje de cinta de acero corrugado y cromado electrolítico
  • Revestimiento exterior de HDPE estabilizado UV, negro (también disponible con FR PVC y HFFR)
  • Fibra óptica armadura metálica, multitubo de doble chaqueta.



Sección transversal típica de fibra 72:



Características técnicas:
RECUENTO DE FIBRA DIÁMETRO (mm) Nominal PESO (Kg./Km) Nominal RESISTENCIA A LA TRACCIÓN (N) RADIO DE DOBLEZ (mm) RANGO DE TEMPERATURA
(IEC 60794-1-2-F1)
Instalación Operando Temporario Permanente Instalación Operando
HASTA 48F 12.6 155 2750 1375 15D 20D -10° a +50°C -40° a +70°C
72F 13.0 165 2750 1375 15D 20D -10° a +50°C -40° a +70°C
96F 14.3 195 2750 1375 15D 20D -10° a +50°C -40° a +70°C
144F 16.8 260 3250 1625 15D 20D -10° a +50°C -40° a +70°C



Codificación por colores: fibra y tubo

Azul  Naranja  Verde  Marrón  Gris  Blanco  Rojo  Negro  Amarillo  Violeta  Rosado  Agua.

Características especiales:
  • Construcción trenzada SZ de una sola capa
  • La cinta de acero corrugado actúa como protección contra roedores y daños mecánicos.
  • Construcción robusta
  • Los tubos protectores flexibles facilitan el enrutamiento de la fibra dentro del cierre

Fibra óptica armadura metálica, de alta calidad y durabilidad.

Características mecánicas:
Flexión repetida (IEC 60794-1-2-E6) 30 Ciclo, r= 20 XD, 10 Kg Carga, D = Cable D
Resistencia a la torsión (IEC 60794-1-2-E7) 10 Ciclo (± 360°) 10Kg Peso, L= 2 Mtr
Resistencia al aplastamiento (IEC 60794-1-2-E3) 4000 N (100 X 100 mm) durante 600 segundos
Resistencia al impacto (IEC 60794-1-2-E4) Altura 500 mm, Peso = 5 Kg, 10 Nos
Resistencia al doblado (IEC 60794-1-2-E10) 10 x D, D = Cable D
Penetración de agua (IEC 60794-1-2-F5B) Cabezal de agua de 1 metro, muestra de cable de 3 metros, 24 horas



¿Necesita una cotización personalizada?

Por favor, envíenos un correo electrónico a ventas@realoptic.com o utilice el formulario de contacto en nuestro sitio web para solicitar una cotización. Asegúrese de proporcionarnos los detalles relevantes, como la cantidad de paneles necesarios, cualquier requisito especial y cualquier otra información que considere importante.

Estamos comprometidos en ofrecer soluciones personalizadas y satisfacer sus requerimientos. ¡Esperamos  trabajar con usted y brindarle una cotización a medida para su proyecto!

Somos Real Optic sistemas de calidad para sus proyectos en fibra óptica.



Información adicional

TIPO

SM, MM
FILAMENTOS

652.D, 657.A1
CANTIDAD FILAMENTO

12, 24

Longitud del carrete

  • 2000/ 3000/ 4000 metros ± 5%
